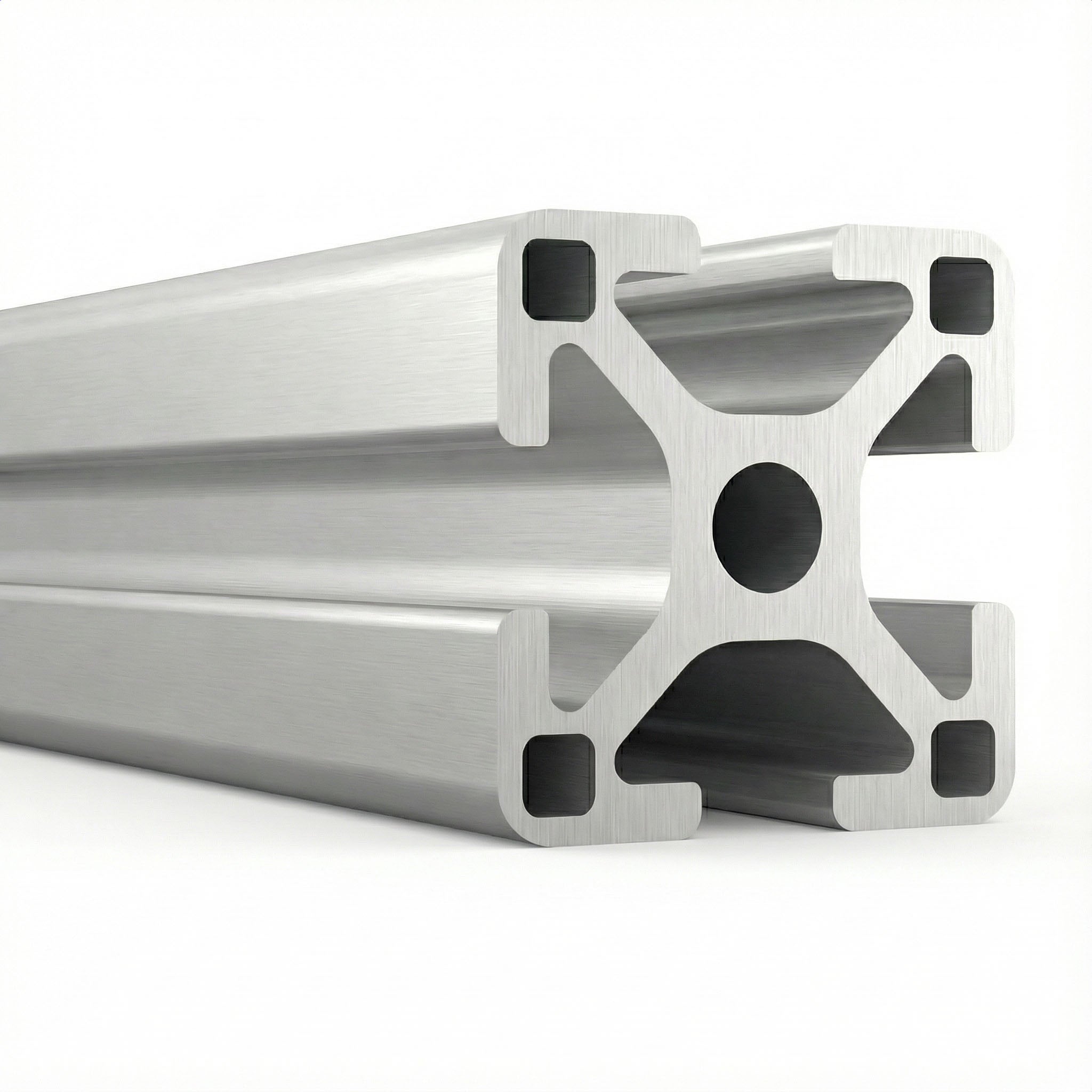

Name: Aluminium Systemprofil 20x20 Nut 6 silber
Brand: Alu-Verkauf GmbH
SKU: S106B2020
Price: 3.09 EUR
Availability: InStock

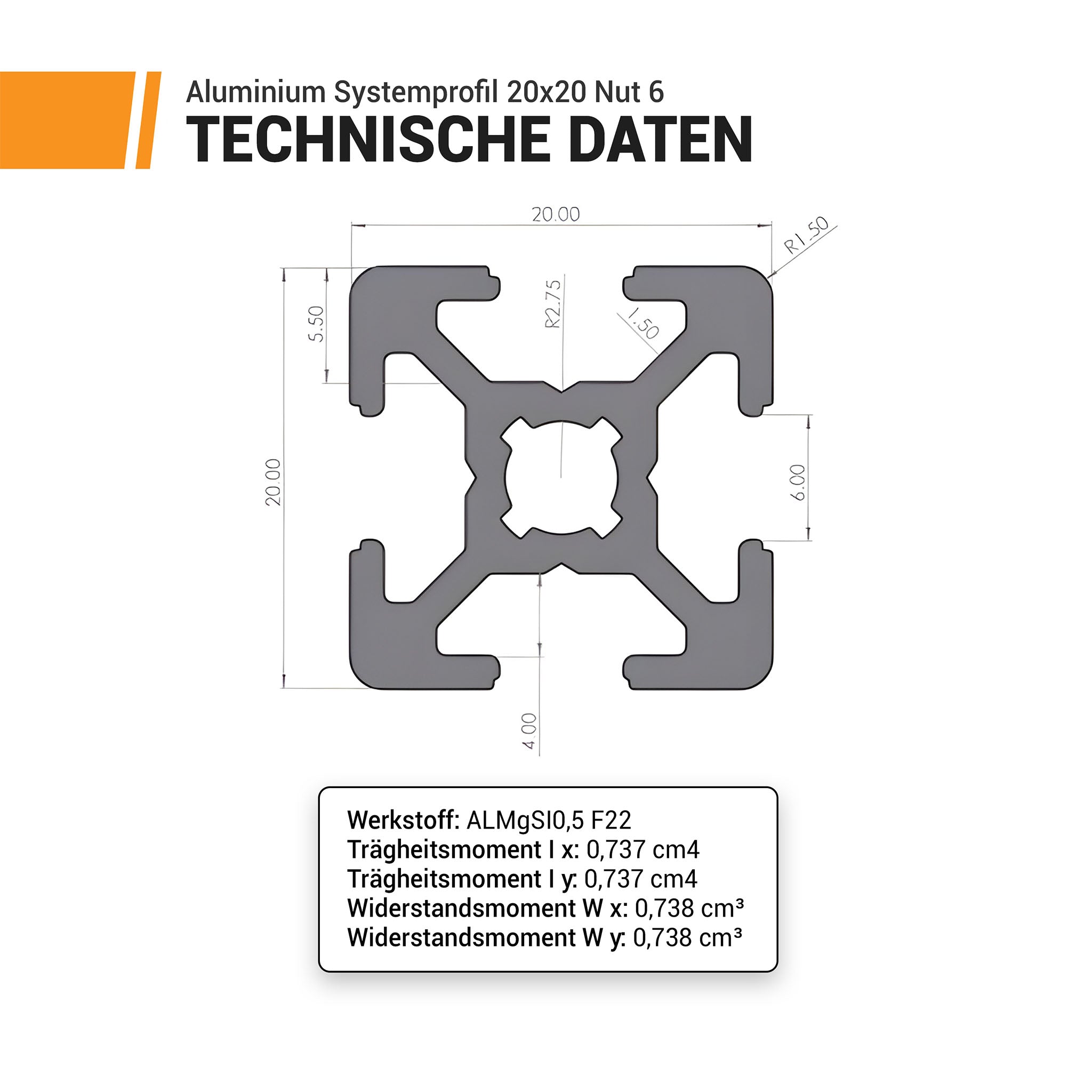

Technische Daten und Zeichnung Aluminium Systemprofil 20x20 Nut 6

Abbildung von Systemprofilen mit der Überschrift "Systemprofile in premium Qualität". Darunter jeweils in einem orangen Kästchen und passendem Icon "modularer Aufbau", "leicht & stabil", "vielseitig einsetzbar", "rostfrei & langlebig"

Trusted Shops Käuferschutz

Keine Mindestabnahme
Große Produktauswahl
Individueller Zuschnitt
Sondergrößen auf Anfrage
20 Jahre Expertise
Abholung vor Ort möglich

Farbe

✓ Verfügbar

Aluminium Systemprofil 20x20 Nut 6 silber nach Maß bestellen
Wir schneiden Dein Material passend zu und liefern es direkt einsatzbereit.

Konfiguriere dein Profil nach Maß. Wähle Abmessung, Legierung und Wunschlänge in mm.

Länge (mm)

Du hast eine Länge von 1000mm, 1500mm oder 2000mm gewählt.

Wenn wir komplette Lagerlängen aufsägen, werden diese ca. 5mm kürzer (durch die Sägeblattdicke). Wärst Du damit einverstanden?

Für eine Preisvorschau bitte eine Länge angeben.

Menge

–+

Sparsets für Aluminium Systemprofil 20x20 Nut 6 silber: Zu diesem Profil sind auch praktische Sparsets in festen Längen erhältlich. Die Sets eignen sich besonders, wenn Du mehrere passende Profile in Standardlängen für Rahmen, Gestelle, Regale oder DIY-Projekte benötigst.

Die Sparsets gibt es in den festen Längen 1000 mm (1 m), 1500 mm (1,5 m) und 2000 mm (2 m).

Versandkosten, Sperrgut & Speditionsinfos ansehen

Technische Daten
Produktangaben
Abmessungen	20 x 20 Nut 6 mm
Legierung	AlMgSi0,5
EN-Werkstoffnummer	6060
Oberfläche	eloxiert silber
Zuschnittbereich	10 mm – 6000 mm
Längentoleranz	bis 500 mm: max. ±1,0 mm; über 500 mm: max. ±2,0 mmAlle Längentoleranzen
Norm	DIN EN 573 / DIN EN 755-9
Obere Nut	6 mm

Bearbeitbarkeit der Legierung

Diese Übersicht beschreibt die Bearbeitungseignung des Materials.

Bitte zuerst eine Legierung auswählen

Die Bearbeitungsmöglichkeiten unterscheiden sich je nach Aluminiumlegierung. Wähle oben im Konfigurator eine Legierung aus, um die passenden Hinweise zu Sägen, Schweißen, Bohren, Fräsen und weiteren Bearbeitungsverfahren anzuzeigen.

Die verfügbaren Legierungen richten sich nach der gewählten Abmessung.

Die tatsächliche Eignung hängt auch vom Materialzustand, der Profilgeometrie und dem gewünschten Ergebnis ab.

Zubehör zur Verbindung von Profilen zu Aluminium Systemprofil 20x20 Nut 6 silber

Alle

Abdeckkappe 6 20x20

Winkelsatz 20x20 Nut 6 Alu

Halbrundschraube für 90° Verbindung 20x20

Kombischarnier 20/20-6

Nutenstein Nut6, schiebbar M6

Fachwissen zum Produkt

Produktinformationen:

● Material: AlMgSi0,5

● Abmessungen: 20x20 mm (Die Abmessungen 30x30, 40x40 und 80x40 mm ist ebenfalls bei uns erhältlich), Nutbreite: 6 mm

● Profiltyp: Bosch (B-Typ)

● Länge: individuell wählbar bis max. 6 m

● Oberfläche: silber

● Trägheitsmoment I x | Trägheitsmoment I y: 0,737 cm4

● Widerstandsmoment W x | Widerstandsmoment W y: 0,738 cm³

● Zubehör: Passendes Zubehör wie Schrauben, Muttern, Winkel und Verbindungsstücke erhältlich

Gewichtsklassen bei Alu-Systemprofilen

Unsere Alu-Systemprofile sind je nach Ausführung in unterschiedlichen Gewichtsklassen erhältlich. So kannst Du das passende Profil gezielt nach Stabilität, Gewicht und Einsatzzweck auswählen.

Gewichtsklasse	Eigenschaft	Geeignet für
Normal	schwerste und besonders robuste Ausführung	stabile Konstruktionen mit höherer Belastung
Leicht	reduziertes Gewicht bei weiterhin guter Stabilität	Rahmen, Gestelle und Konstruktionen mit mittlerer Belastung
Eco	leichteste Ausführung mit materialsparendem Profilaufbau	leichte Konstruktionen, Verkleidungen und kostenbewusste Projekte

Normal ist die schwerste Variante und bietet die höchste Materialreserve. Leicht ist eine gute Wahl, wenn Gewicht eingespart werden soll, ohne auf eine stabile Profilbasis zu verzichten. Eco ist die leichteste Ausführung und eignet sich besonders für Anwendungen, bei denen ein geringes Gewicht und eine wirtschaftliche Lösung im Vordergrund stehen.

Welche Gewichtsklasse am besten passt, hängt von Belastung, Spannweite, Verbindungstechnik und Einsatzzweck ab. Für tragende oder stark beanspruchte Konstruktionen sollte die Profilwahl immer passend zur geplanten Anwendung geprüft werden.
