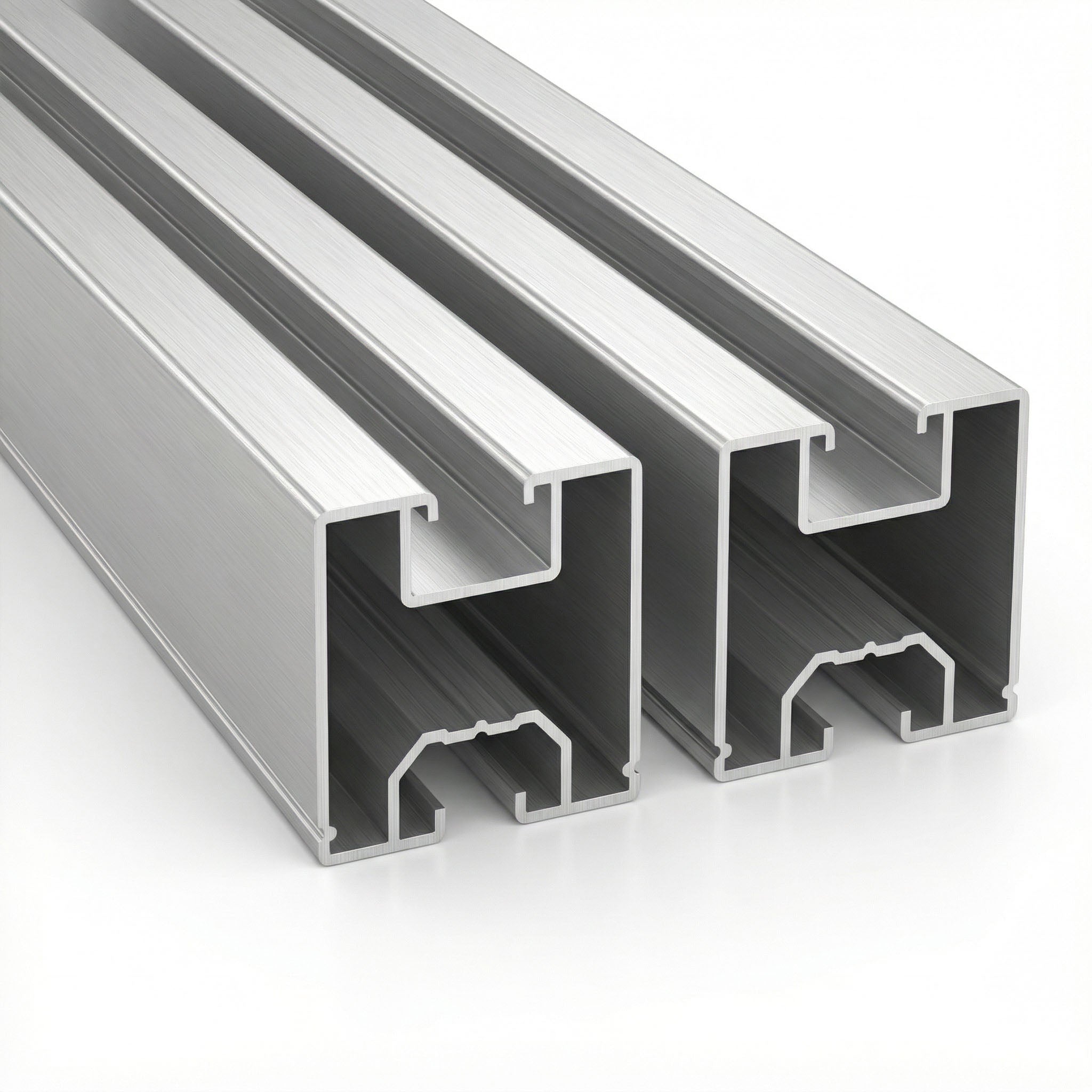

PV-Montageprofil 40 × 40 mm in Silber

Dieses PV-Montageprofil aus EN AW-6063 / AlMg0,7Si wird ab 10 mm millimetergenau zugeschnitten. Das silberne 40 × 40 mm Profil ist bis 6.000 mm erhältlich.

Produktansicht
Listenansicht

Technische Daten und Zeichnung Aluminium PV-Profil Nut 8 Nut 10

Trusted Shops Käuferschutz

Keine Mindestabnahme
Große Produktauswahl
Individueller Zuschnitt
Sondergrößen auf Anfrage
20 Jahre Expertise
Abholung vor Ort möglich

✓ Verfügbar

PV-Montageprofil 40 × 40 mm in Silber nach Maß bestellen
Wir schneiden Dein Material passend zu und liefern es direkt einsatzbereit.

Legierung

Länge (mm)

Du hast eine Länge von 1000mm, 1500mm oder 2000mm gewählt.

Wenn wir komplette Lagerlängen aufsägen, werden diese ca. 5mm kürzer (durch die Sägeblattdicke). Wärst Du damit einverstanden?

Endpreis für:

Bitte wähle eine Konfiguration für die Preisvorschau.

inkl. MwSt. zzgl. Versand

Menge

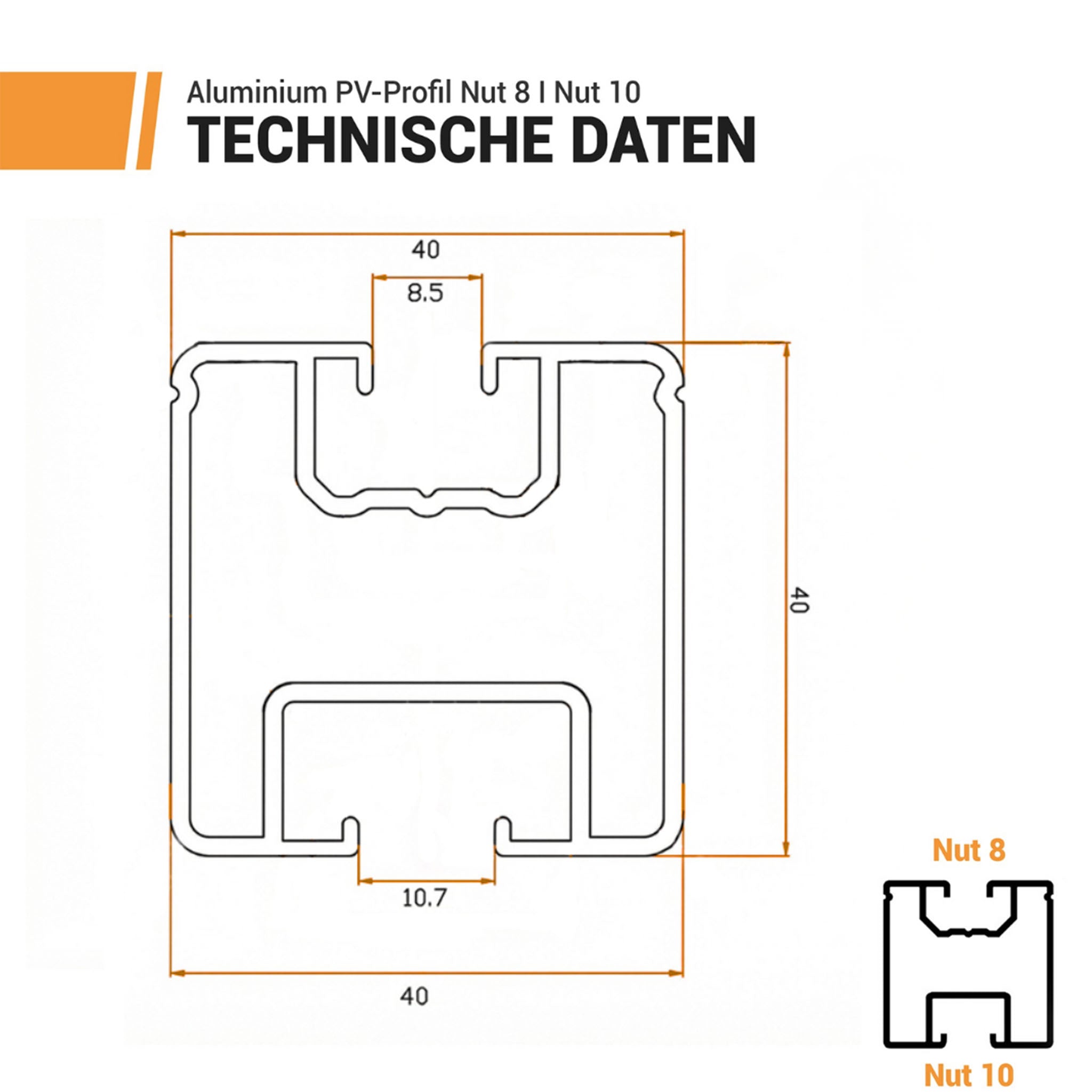

Querschnitt des PV-Profils mit Nut 8 oben und Nut 10 unten

Nutgeometrie
Oben Nut 8 · unten Nut 10
Querschnitt vergrößern

PV-Produkte mit 0 % MwSt. bestellen

Für PV-Produkte kann unter bestimmten Voraussetzungen der Nullsteuersatz gelten. Alle Infos zur Bestellung mit 0 % MwSt. findest Du in unserem Ratgeber.

Ratgeber zur PV-Steuerbefreiung ansehen

Technische Daten
Legierung	EN AW-6063 / AlMg0,7Si
EN-Werkstoffnummer	EN AW-6063
Oberfläche	silber
Norm	DIN EN 573 / DIN EN 755-9
Maximallänge	bis 6.000 mm
Mindestzuschnitt	10 mm
Obere Nut	Nut 8; Öffnung oben ca. 8,5 mm
Untere Nut	Nut 10; Öffnung unten ca. 10,7 mm
Gewicht	0,888 kg/m
Toleranz	bis 500 mm: max. ±1,0 mm; über 500 mm: max. ±2,0 mm

Versandkosten, Sperrgut & Speditionsinfos ansehen

Du hast eine Länge von 1000mm, 1500mm oder 2000mm gewählt.

Wenn wir komplette Lagerlängen aufsägen, werden diese ca. 5mm kürzer (durch die Sägeblattdicke). Wärst Du damit einverstanden?

Maße Legierung Max. Länge €/mtr kg/mtr SK/St Länge (mm) Menge

40 x 40 silber mm

AlMgSi0,7

Max. Länge: 6000

9.75€/mtr

0.888kg/mtr

0.80€

Bearbeitbarkeit der Legierung

Diese Übersicht beschreibt die Bearbeitungseignung des Materials.

Bitte zuerst eine Legierung auswählen

Die Bearbeitungsmöglichkeiten unterscheiden sich je nach Aluminiumlegierung. Wähle oben im Konfigurator eine Legierung aus, um die passenden Hinweise zu Sägen, Schweißen, Bohren, Fräsen und weiteren Bearbeitungsverfahren anzuzeigen.

Die verfügbaren Legierungen richten sich nach der gewählten Abmessung.

Die tatsächliche Eignung hängt auch vom Materialzustand, der Profilgeometrie und dem gewünschten Ergebnis ab.

Passendes PV-Zubehör zu PV-Montageprofil 40 × 40 mm in Silber

Alle

Nutenstein M8 mit Federkugel

Winkelsatz 8 40x40 Alu

Nutenschraube A2 M8x22

Hammerkopfschraube A2 M8x25

ENDKAPPE 40X40 SCHWARZ

PV-Montageprofil 40 × 40 mm: Nut 8 und Nut 10

Das PV-Montageprofil aus EN AW-6063 / AlMg0,7Si hat einen Querschnitt von 40 × 40 mm. Die technische Zeichnung zeigt oben eine Nut 8 mit einer Öffnung von ca. 8,5 mm und unten eine Nut 10 mit einer Öffnung von ca. 10,7 mm.

Profilgeometrie und technische Daten

Das Profil wird in Silber angeboten. Verfügbare Längen reichen von 10 mm bis 6.000 mm; das angegebene Gewicht beträgt 0,888 kg/m. Weitere Werte stehen in der technischen Datentabelle darüber.

PV-Montageprofil richtig einsetzen

Die erforderlichen Befestigungsabstände richten sich nach Spannweite, Untergrund, Befestigung und den am Einsatzort geltenden Wind- und Schneelasten. Eine konkrete statische Auslegung ist nicht Bestandteil dieser Produktseite.

Werkstoff und Bearbeitung

EN AW-6063 / AlMg0,7Si eignet sich für die übliche Bearbeitung von Profilen. Die Bearbeitungskarten zeigen grundsätzlich mögliche Verfahren; die konkrete Eignung hängt unter anderem von Geometrie, Werkstoffzustand, Oberfläche und geplanter Anwendung ab.

Zuschnitt und Zubehör

Die gewünschte Länge gibst Du im Produktkonfigurator ein. Bestellbar sind Längen von 10 mm bis 6.000 mm. Im Zubehörbereich sind unter anderem Nutensteine M8, M8-Schrauben, ein Winkelsatz und Endkappen 40 × 40 mm gelistet. Für die konkrete Verbindung prüfst Du bitte Nutgeometrie und Kompatibilität in den jeweiligen Produktdaten.

Anwendungen

Je nach Montagesystem und Projekt kann das Profil in PV-Unterkonstruktionen auf Dächern, an Fassaden, bei Carports, Gartenhäusern oder vergleichbaren Konstruktionen eingesetzt werden. Die Eignung der vollständigen Konstruktion ist für den jeweiligen Einsatz zu prüfen.

Fragen zum Zuschnitt?

Nils Vespermann & Mike Janke helfen Dir gerne weiter

Ein Foto von Nils Vespermannund Mike Janke vor Aluminium

05121 / 28 290-0

verkauf@alu-verkauf.de

Schneller Versand
Keine Mindestabnahme
Große Produktauswahl
Individueller Zuschnitt
Sondergrößen auf Anfrage
20 Jahre Expertise
Abholung vor Ort möglich

Trusted Shops Käuferschutz

Weitere Produkte zu PV-Montageprofil 40 × 40 mm in Silber

Alle

Abbildung von drei Aluminium Flachprofilen in verschiedenen Größen

Abbildung eines Flachprofils mit den Angaben "Breite (A)", Materialstärke (B)" und "Länge", um den Zuschnitt zu bestimmen

Aluminium Profile Flach

Produktabbildung Aluminium Winkelprofile

Abbildung Aluminium Winkelprofil mit den Kennzeichnungen "Schenkel (A)", "Schenkel (B)", "Materialstärke (C)" und "Länge"

Aluminium Profile Winkel

Abbildung einer Aluminiumplatte mit der Kennzeichnung für Dicke, Breite und Länge zum Zuschnittbestimmen

Aluminium Platten

Abbildung von drei Aluminium Rundrohren in verschiedenen Größen

Abbildung eines Rundrohrs mit den Angaben "Außendurchmesser (A)", Materialstärke (B)" und "Länge", um den Zuschnitt zu bestimmen

Aluminium Profile Rundrohr

Produktabbildung Vierkantrohre aus Aluminium in drei verschiedenen Größen

Abbildung Vierkantrohr mit den Kennzeichnungen für "Kantenlänge (A)", "Kantenlänge (B)", "Materialstärke (C)" und "Länge"

Aluminium Profile 4-Kantrohr

Fachwissen zum Produkt

FAQ zu PV-Montageprofilen

Welche Nut hat das PV-Montageprofil?▸

Das Profil ist 40 × 40 mm groß. Oben befindet sich eine Nut 8 mit einer Öffnung von ca. 8,5 mm, unten eine Nut 10 mit einer Öffnung von ca. 10,7 mm.

Welche Längen können bestellt werden?▸

Das Profil kann ab 10 mm bis zu einer Maximallänge von 6.000 mm bestellt werden. Die gewünschte Länge wird im Produktkonfigurator eingegeben.

Welche Legierung und Oberfläche hat das Profil?▸

Das Profil wird als EN AW-6063 / AlMg0,7Si mit silberner Oberfläche angeboten. Weitere technische Angaben findest Du in der Datentabelle auf dieser Seite.

Welche Befestigungsabstände sind erforderlich?▸

Das hängt von Spannweite, Untergrund, Befestigungsart sowie den am Einsatzort geltenden Wind- und Schneelasten ab. Die vollständige Konstruktion muss für das jeweilige Projekt geprüft und ausgelegt werden.

Welches Zubehör passt zu den Nuten?▸

Im Zubehörbereich sind unter anderem Nutensteine M8, M8-Schrauben, ein Winkelsatz und Endkappen 40 × 40 mm gelistet. Bitte prüfe in den jeweiligen Produktdaten die genaue Nutgeometrie und Verbindungskompatibilität.

Ist das Profil für Außenanwendungen geeignet?▸

EN AW-6063 wird häufig für Aluminiumprofile im Außenbereich eingesetzt. Witterungs- und Korrosionsverhalten hängen von Einsatzbedingungen, Oberfläche und der vollständigen Konstruktion ab.
